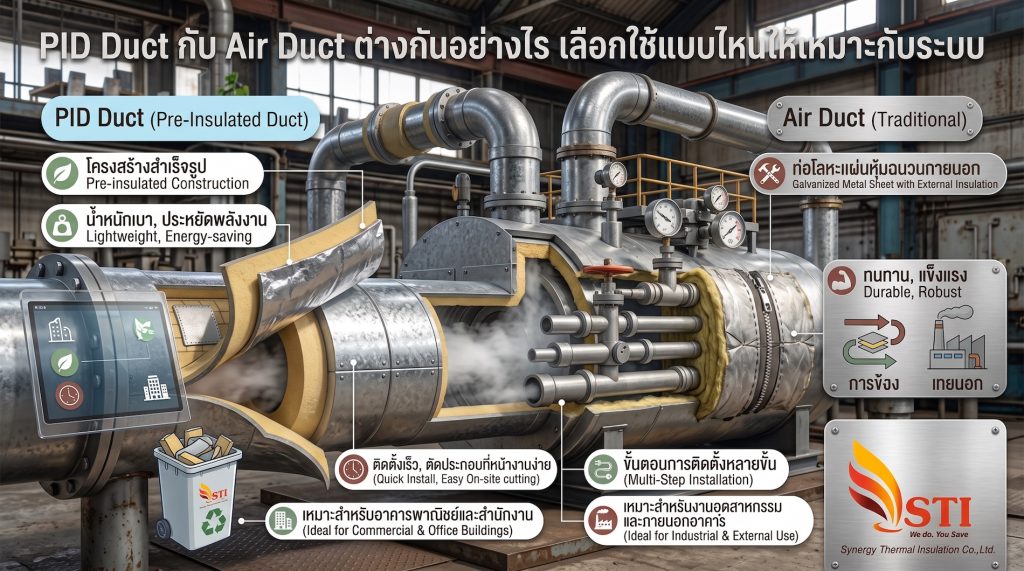

ท่อลมสองแบบที่หน้าตาคล้ายกัน แต่คิดคนละแบบตั้งแต่ต้น
เวลาพูดถึง “ท่อลม” ในงานอุตสาหกรรมและงานอาคาร มักหมายถึงสองสิ่งที่ต่างกันโดยสิ้นเชิงในเชิงโครงสร้าง
- Air Duct แบบดั้งเดิม คือท่อลมโลหะ เช่น เหล็กชุบสังกะสี หรือสเตนเลส ที่ขึ้นรูปเป็นท่อก่อน แล้ว หุ้มฉนวนทีหลัง จากภายนอกหรือบุจากภายใน
- PID Duct (Pre-Insulated Duct) หรือท่อลมสำเร็จรูปชนิดมีฉนวนในตัว คือแผ่นแซนด์วิชที่มีฉนวนเป็นแกนกลางและมีแผ่นผิวโลหะบาง ๆ ประกบทั้งสองด้าน แล้วนำมาตัดขึ้นรูปเป็นท่อ โดยตัวแผ่นทำหน้าที่เป็นทั้งโครงสร้างและฉนวนในชิ้นเดียวกัน
ความแตกต่างของแนวคิดนี้ส่งผลต่อทุกอย่างตามมา ทั้งน้ำหนัก ความเร็วในการติดตั้ง ต้นทุนรวม และที่สำคัญที่สุดคือช่วงอุณหภูมิที่ใช้งานได้
เปรียบเทียบ PID Duct กับ Air Duct โลหะหุ้มฉนวน
| หัวข้อ | Air Duct โลหะหุ้มฉนวน | PID Duct (Pre-Insulated Duct) |
|---|---|---|
| โครงสร้าง | ท่อโลหะรับแรง + ฉนวนหุ้มภายนอก | แผ่นแซนด์วิชฉนวนทำหน้าที่ทั้งโครงสร้างและฉนวน |
| น้ำหนัก | สูง ต้องออกแบบจุดแขวนรับน้ำหนักมาก | เบากว่ามาก ลดภาระโครงสร้างอาคาร |
| ความเร็วติดตั้ง | ช้ากว่า เพราะแยกงานท่อกับงานฉนวนออกจากกัน | เร็วกว่า ตัดและประกอบหน้างานได้ |
| ช่วงอุณหภูมิใช้งาน | กว้าง รองรับงานอุณหภูมิสูงได้ตามวัสดุฉนวนที่เลือก | จำกัดตามชนิดแกนฉนวน เหมาะกับงานปรับอากาศและอุณหภูมิไม่สูง |
| ความทนทานเชิงกล | สูง รับแรงกระแทกและแรงดันได้ดีกว่า | ต่ำกว่า ผิวบุบง่ายกว่าเมื่อถูกกระแทก |
| การดัดแปลงหน้างาน | ต้องใช้ช่างโลหะแผ่นและเครื่องมือเฉพาะ | ตัดต่อเพิ่มหัวจ่ายได้ง่ายกว่า |
| ต้นทุนวัสดุ | ต่ำกว่าเมื่อคิดเฉพาะตัวท่อ | สูงกว่าต่อตารางเมตร |
| ต้นทุนรวมโครงการ | สูงกว่าเมื่อรวมค่าแรงและงานฉนวนแยก | มักต่ำกว่าในงานอาคารที่มีปริมาณมาก |
| ความเสี่ยงฉนวนหลุดร่อน | มี หากยึดไม่ดีหรือฉนวนเสื่อม | ต่ำ เพราะฉนวนอยู่ในโครงสร้างเดียวกัน |
| การซ่อมแซม | เปลี่ยนเฉพาะฉนวนได้โดยไม่แตะท่อ | ต้องซ่อมทั้งแผ่นเมื่อโครงสร้างเสียหาย |
เจาะลึก Air Duct โลหะหุ้มฉนวน
โครงสร้างและการทำงาน
ท่อโลหะรับหน้าที่ด้านโครงสร้างและความดันลม ส่วนฉนวนติดตั้งเพิ่มจากภายนอกเพื่อควบคุมการถ่ายเทความร้อนและป้องกันการควบแน่น การแยกหน้าที่แบบนี้ทำให้เลือกฉนวนได้อิสระตามเงื่อนไขหน้างาน
จุดแข็ง
- ยืดหยุ่นเรื่องอุณหภูมิสูง สามารถเลือกใช้ร็อควูล เซรามิกไฟเบอร์ หรือซิลิก้าไฟเบอร์ ตามอุณหภูมิใช้งานได้โดยไม่ต้องเปลี่ยนตัวท่อ
- ทนทานเชิงกล เหมาะกับพื้นที่ที่มีการชน กระแทก หรือมีการเดินงานบำรุงรักษาใกล้แนวท่อ
- รองรับแรงดันสูง และความเร็วลมสูงได้ดีกว่า
- เปลี่ยนเฉพาะฉนวนได้ เมื่อฉนวนเสื่อมสภาพ โดยไม่ต้องรื้อระบบท่อทั้งหมด
- เหมาะกับงานที่มีข้อกำหนดวัสดุไม่ติดไฟ โดยเลือกฉนวนกลุ่มแร่ใยหินเทียมที่เป็น Non-combustible
ข้อควรระวัง
- น้ำหนักมาก ต้องออกแบบระบบแขวนและรองรับให้เพียงพอ
- ใช้เวลาติดตั้งนานกว่า เพราะเป็นงานสองขั้นตอน
- ถ้างานหุ้มฉนวนไม่ประณีต จะเกิด Thermal Bridge ที่จุดแขวน จุดต่อ และขอบหน้าแปลน
- ในงานท่อลมเย็น ต้องให้ความสำคัญกับระบบกันไอน้ำซึมเป็นพิเศษ ไม่เช่นนั้นจะเกิดหยดน้ำและฉนวนชุ่มน้ำ
เหมาะกับงานแบบใด
- ระบบระบายอากาศร้อนในโรงงาน งาน Flue Gas Duct และท่อลมร้อนของหม้อไอน้ำ
- ระบบดูดควันและไอเสียจากกระบวนการผลิต
- พื้นที่อุตสาหกรรมหนักที่มีความเสี่ยงการกระแทกและการสั่นสะเทือน
- งานที่ต้องรองรับอุณหภูมิสูงหรือมีโอกาสเกิดอุณหภูมิพุ่งสูงชั่วคราว
เจาะลึก PID Duct (Pre-Insulated Duct)
โครงสร้างและการทำงาน
PID Duct ผลิตจากแผ่นแซนด์วิชที่มีแกนกลางเป็นฉนวน ประกบด้วยแผ่นผิวโลหะบาง (ส่วนใหญ่เป็นอะลูมิเนียม) ทั้งสองด้าน แผ่นถูกตัดเป็นชิ้นและพับขึ้นรูปเป็นท่อสี่เหลี่ยม จากนั้นประกอบด้วยระบบข้อต่อเฉพาะและซีลรอยต่อ
เนื่องจากแผ่นทำหน้าที่ทั้งรับแรงและเป็นฉนวนในตัว ระบบนี้จึงเบากว่าท่อโลหะหุ้มฉนวนอย่างมีนัยสำคัญ
จุดแข็ง
- น้ำหนักเบา ลดภาระโครงสร้างและลดจำนวนจุดแขวน
- ติดตั้งเร็ว เหมาะกับโครงการที่มีกรอบเวลาจำกัด ลดค่าแรงรวมได้มาก
- ฉนวนไม่หลุดร่อน เพราะเป็นเนื้อเดียวกับโครงสร้าง
- ผิวภายในเรียบ ทำให้แรงเสียดทานในระบบต่ำ ช่วยลดภาระของพัดลมในบางกรณี
- ดัดแปลงหน้างานง่าย เจาะเพิ่มหัวจ่ายหรือปรับแนวได้สะดวก
- ไม่ต้องรอคิวงานฉนวน เพราะจบในขั้นตอนเดียว
ข้อควรระวังที่สำคัญที่สุด
ข้อจำกัดด้านอุณหภูมิ — แกนฉนวนของ PID Duct ออกแบบมาสำหรับงานปรับอากาศและงานที่อุณหภูมิไม่สูง ไม่ใช่สำหรับงานลมร้อนอุณหภูมิสูงในกระบวนการผลิต การนำไปใช้ผิดประเภทเป็นความเสี่ยงด้านความปลอดภัยโดยตรง จึงต้องตรวจสอบช่วงอุณหภูมิใช้งานและคุณสมบัติด้านการลามไฟจากเอกสารผลิตภัณฑ์ของรุ่นที่เลือกทุกครั้ง
ข้อควรระวังอื่น ๆ
- ผิวโลหะบางทำให้บุบและเสียหายง่ายกว่าเมื่อถูกกระแทก
- คุณภาพของระบบซีลรอยต่อมีผลต่อการรั่วของลมอย่างมาก
- ต้องใช้ช่างที่ผ่านการอบรมระบบข้อต่อเฉพาะของผู้ผลิต
- การซ่อมเมื่อแผ่นเสียหายทำได้ยากกว่า เพราะแก้เฉพาะชั้นฉนวนไม่ได้
- ควรตรวจสอบข้อกำหนดด้านอัคคีภัยของอาคารหรือโรงงานว่ายอมรับวัสดุประเภทนี้หรือไม่
เหมาะกับงานแบบใด
- ระบบปรับอากาศในอาคารสำนักงาน โรงพยาบาล ห้างสรรพสินค้า และโรงแรม
- ห้องสะอาดและพื้นที่ควบคุมอุณหภูมิที่ต้องการผิวภายในเรียบ
- โครงการที่มีข้อจำกัดด้านพื้นที่เหนือฝ้าและน้ำหนักโครงสร้าง
- งานปรับปรุงอาคารที่ต้องการติดตั้งเร็วและรบกวนพื้นที่ใช้งานน้อย
แนวทางเลือกใช้ให้เหมาะกับระบบ
ใช้คำถาม 5 ข้อนี้ในการตัดสินใจ
1. อุณหภูมิของลมในระบบเท่าไร
นี่คือคำถามที่ตัดสินใจได้เร็วที่สุด หากเป็นลมร้อนจากกระบวนการผลิต ไอเสีย หรือลมร้อนของหม้อไอน้ำ ให้เลือก Air Duct โลหะพร้อมฉนวนที่ทนอุณหภูมิได้เหมาะสม ส่วนงานปรับอากาศทั่วไปสามารถพิจารณา PID Duct ได้
2. สภาพแวดล้อมเป็นอย่างไร
พื้นที่อุตสาหกรรมที่มีความเสี่ยงกระแทก มีสารเคมี มีการล้างด้วยน้ำแรงดันสูง หรือมีการสั่นสะเทือน เหมาะกับท่อโลหะที่แข็งแรงกว่า ส่วนพื้นที่เหนือฝ้าในอาคารเหมาะกับ PID Duct
3. มีข้อจำกัดด้านน้ำหนักและพื้นที่หรือไม่
หากเหนือฝ้ามีพื้นที่จำกัดหรือโครงสร้างรับน้ำหนักได้จำกัด PID Duct ได้เปรียบชัดเจน
4. กรอบเวลาโครงการเร่งแค่ไหน
หากต้องติดตั้งให้เสร็จในช่วงเวลาสั้น เช่น ช่วง Shutdown หรือช่วงปิดปรับปรุงพื้นที่ ความเร็วในการติดตั้งของ PID Duct เป็นข้อได้เปรียบสำคัญ
5. มีข้อกำหนดด้านอัคคีภัยหรือมาตรฐานเฉพาะหรือไม่
ตรวจสอบข้อกำหนดของโครงการก่อนเสมอ งานที่กำหนดให้ใช้วัสดุไม่ติดไฟจะจำกัดตัวเลือกลงทันที และในหลายกรณีนำไปสู่การเลือกท่อโลหะหุ้มฉนวนกลุ่มแร่
จุดร่วมที่ทั้งสองระบบต้องทำให้ดีเหมือนกัน
ไม่ว่าจะเลือกแบบใด ปัจจัยเหล่านี้มีผลต่อประสิทธิภาพระบบมากกว่าที่หลายคนคิด
- การรั่วของลม (Air Leakage) ที่รอยต่อ ระบบที่รั่วมากทำให้พัดลมทำงานหนักเกินจำเป็นตลอดอายุการใช้งาน
- การควบคุมการควบแน่น ในงานลมเย็น ต้องมั่นใจว่าอุณหภูมิผิวภายนอกสูงกว่าจุดน้ำค้างของบรรยากาศโดยรอบ
- ความต่อเนื่องของฉนวน ที่จุดแขวน จุดต่อ และหน้าแปลน ซึ่งเป็นตำแหน่งที่เกิด Thermal Bridge บ่อยที่สุด
- การรองรับน้ำหนักอย่างเหมาะสม เพื่อไม่ให้ท่อแอ่นตัวจนรอยต่อรั่ว
- การเข้าถึงเพื่อทำความสะอาด โดยเฉพาะระบบที่มีข้อกำหนดด้านสุขอนามัย
คำถามที่พบบ่อย
ถาม: PID Duct ใช้กับลมร้อนจากกระบวนการผลิตได้หรือไม่<br>ตอบ: โดยทั่วไปไม่เหมาะ เพราะแกนฉนวนออกแบบมาสำหรับช่วงอุณหภูมิของงานปรับอากาศ งานลมร้อนควรใช้ท่อโลหะพร้อมฉนวนที่ทนอุณหภูมิสูง เช่น ร็อควูลหรือเซรามิกไฟเบอร์ ตามช่วงอุณหภูมิใช้งานจริง
ถาม: PID Duct ประหยัดกว่าจริงหรือไม่<br>ตอบ: ค่าวัสดุต่อตารางเมตรสูงกว่า แต่เมื่อรวมค่าแรงติดตั้ง ค่าโครงสร้างรองรับ และระยะเวลาโครงการแล้ว ต้นทุนรวมมักต่ำกว่าในงานอาคารที่มีปริมาณมาก ส่วนงานอุตสาหกรรมอุณหภูมิสูงมักไม่ใช่ทางเลือกตั้งแต่แรกด้วยข้อจำกัดด้านอุณหภูมิ
ถาม: ท่อลมโลหะควรหุ้มฉนวนภายนอกหรือบุภายใน<br>ตอบ: การหุ้มภายนอกให้ประสิทธิภาพเชิงความร้อนดีและทำความสะอาดภายในง่าย ส่วนการบุภายในช่วยลดเสียงได้ดีกว่า แต่ต้องระวังเรื่องการสะสมของฝุ่นและความชื้น จึงไม่เหมาะกับงานที่มีข้อกำหนดด้านสุขอนามัยสูง
ถาม: ใช้สองระบบผสมกันในโครงการเดียวได้หรือไม่<br>ตอบ: ทำได้และเป็นแนวทางที่พบบ่อย เช่น ใช้ PID Duct ในส่วนปรับอากาศของอาคาร และใช้ท่อโลหะหุ้มฉนวนในส่วนระบายอากาศร้อนของพื้นที่ผลิต โดยออกแบบจุดเชื่อมต่อระหว่างสองระบบให้เหมาะสม
สรุป
PID Duct และ Air Duct โลหะหุ้มฉนวนไม่ได้เป็นคู่แข่งที่ใช้แทนกันได้ทุกกรณี แต่เป็นคนละเครื่องมือสำหรับคนละโจทย์ PID Duct ตอบโจทย์งานปรับอากาศในอาคารที่ต้องการความเร็ว น้ำหนักเบา และพื้นที่จำกัด ส่วน Air Duct โลหะหุ้มฉนวนตอบโจทย์งานอุตสาหกรรมที่ต้องการความทนทานและรองรับอุณหภูมิสูง
หลักการตัดสินใจที่สั้นที่สุดคือ เริ่มจากอุณหภูมิและสภาพแวดล้อมก่อนเสมอ แล้วค่อยพิจารณาเรื่องต้นทุนและเวลา
