ความร้อนที่หายไปทางผิวฉนวน คือเชื้อเพลิงที่จ่ายเงินซื้อแล้วทิ้ง
ในโรงไฟฟ้าและโรงงานที่มีหม้อไอน้ำขนาดใหญ่ ต้นทุนเชื้อเพลิงคือรายจ่ายก้อนใหญ่ที่สุดของระบบ และทุก ๆ ตารางเมตรของผิวร้อนที่ฉนวนทำงานได้ไม่เต็มประสิทธิภาพ ก็คือเชื้อเพลิงที่ถูกเผาไปโดยไม่ได้กลายเป็นไฟฟ้า
สิ่งที่ทำให้เรื่องนี้ถูกมองข้ามคือความสูญเสียแบบนี้ไม่มีเสียงดัง ไม่มีสัญญาณเตือน และไม่เคยทำให้เครื่องหยุด มันแค่ค่อย ๆ กินกำไรไปเงียบ ๆ ทุกชั่วโมงที่เดินเครื่อง

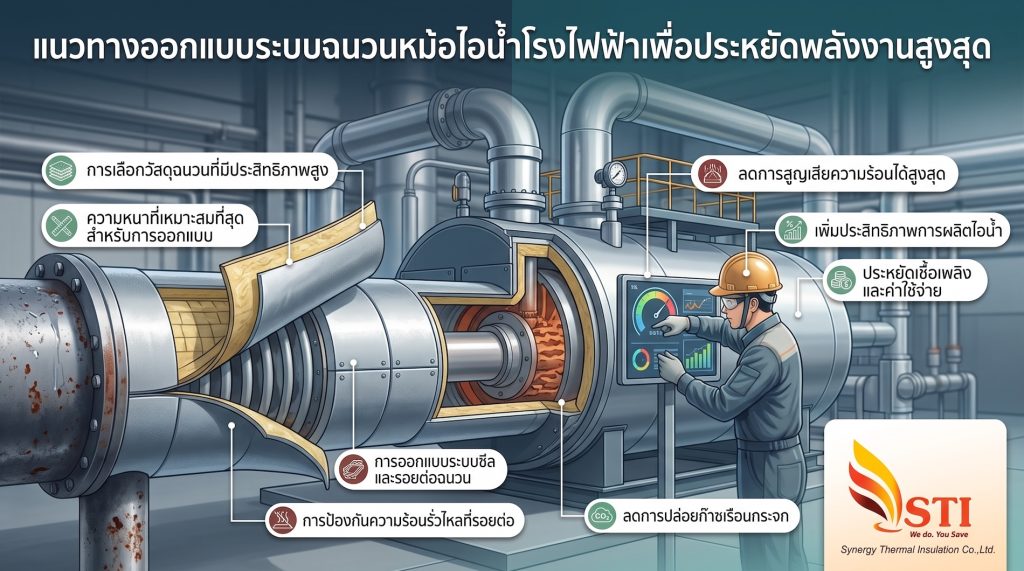

บทความนี้สรุปแนวทางออกแบบระบบฉนวนหม้อไอน้ำโรงไฟฟ้าอย่างเป็นระบบ ตั้งแต่หลักคิดเรื่องความหนา การเลือกวัสดุตามชั้นอุณหภูมิ จนถึงจุดที่ทีมวิศวกรรมมักพลาดในทางปฏิบัติ
เป้าหมายของระบบฉนวนหม้อไอน้ำมี 4 ข้อ ไม่ใช่ข้อเดียว
หลายคนออกแบบฉนวนโดยคิดถึงแค่ “ลดการสูญเสียความร้อน” แต่ในงานโรงไฟฟ้าต้องตอบโจทย์พร้อมกัน 4 เรื่อง
- ลดการสูญเสียความร้อน (Heat Loss) — เป้าหมายทางเศรษฐศาสตร์โดยตรง
- ความปลอดภัยของผู้ปฏิบัติงาน (Personnel Protection) — ผิวสัมผัสภายนอกในบริเวณที่คนเข้าถึงได้ควรคุมไม่ให้เกินประมาณ 60 °C เพื่อลดความเสี่ยงการลวก
- รักษาอุณหภูมิของกระบวนการ (Process Stability) — ไอน้ำต้องถึงกังหันหรือถึงกระบวนการด้วยคุณภาพตามที่ออกแบบ ลดการเกิดคอนเดนเสทระหว่างทาง
- ยืดอายุอุปกรณ์ — ควบคุมความเค้นจากความร้อนและลดความเสี่ยงการผุกร่อนใต้ฉนวน
การออกแบบที่ดีต้องหาจุดสมดุลของทั้งสี่ข้อ ไม่ใช่เพิ่มความหนาไปเรื่อย ๆ จนเกินจุดคุ้มทุน
แผนผังจุดที่ต้องหุ้มฉนวนในระบบหม้อไอน้ำ
ระบบฉนวนของโรงไฟฟ้าไม่ได้มีแค่ตัวหม้อไอน้ำ แต่ครอบคลุมทั้งเส้นทางของความร้อน
| ส่วนของระบบ | ช่วงอุณหภูมิโดยประมาณ | ประเด็นการออกแบบ |
|---|---|---|
| ผนังหม้อไอน้ำ (Boiler Wall / Casing) | 300–600 °C | พื้นที่ผิวมาก ผลกระทบต่อ Heat Loss สูงสุด |
| Steam Drum และ Header | 250–400 °C | รูปทรงโค้ง ต้องเข้ารูป ไม่ให้เกิดช่องว่าง |
| ท่อไอน้ำหลัก (Main Steam Line) | 350–560 °C | ความหนามาก ต้องออกแบบหลายชั้น |
| ท่อน้ำป้อน (Feedwater) | 100–250 °C | อยู่ในช่วงเสี่ยง CUI ต้องคุมความชื้น |
| Economizer และ Air Preheater | 150–350 °C | มักถูกละเลย แต่พื้นที่ผิวรวมสูง |
| ท่อลมร้อนและ Flue Gas Duct | 150–400 °C | พื้นที่ผิวมหาศาล คุ้มค่าต่อการลงทุน |
| วาล์ว หน้าแปลน และ Manhole | ตามระบบ | จุดที่มักเปลือย เพราะต้องเข้าถึงบ่อย |
ข้อสังเกตสำคัญ: วาล์วหนึ่งตัวที่ไม่หุ้มฉนวน มีพื้นที่ผิวสูญเสียความร้อนเทียบเท่าท่อเปลือยยาวหลายเมตร จุดเล็ก ๆ เหล่านี้รวมกันทั้งโรงงานแล้วมักคิดเป็นสัดส่วนที่น่าตกใจของ Heat Loss ทั้งระบบ
หลักการออกแบบข้อที่ 1: เลือกวัสดุตามชั้นอุณหภูมิ ไม่ใช่ใช้วัสดุเดียวทั้งความหนา
สำหรับงานอุณหภูมิสูง การใช้วัสดุชนิดเดียวหนา ๆ มักไม่ใช่คำตอบที่ดีที่สุด ทั้งในแง่ราคาและประสิทธิภาพ แนวทางที่นิยมคือออกแบบเป็น ระบบหลายชั้น (Layered System)
- ชั้นในสุด (Hot Face) ใช้วัสดุที่ทนอุณหภูมิสูงสุด เช่น Ceramic Fiber Blanket หรือ Silica Fiber Blanket สำหรับงานที่เกินขีดความสามารถของใยแก้วทั่วไป
- ชั้นกลาง ใช้ Rockwool หรือ Mineral Wool ที่มีค่าการนำความร้อนต่ำในช่วงอุณหภูมิปานกลาง และมีต้นทุนต่อหน่วยต่ำกว่า
- ชั้นนอก เน้นการปิดผิว ป้องกันสภาพอากาศ และควบคุมอุณหภูมิผิวสัมผัส
การออกแบบแบบนี้ทำให้ได้ค่าความต้านทานความร้อนรวมที่ดี ในต้นทุนที่ต่ำกว่าการใช้วัสดุเกรดสูงสุดตลอดความหนา
หลักที่ควรจำ: เลือกวัสดุแต่ละชั้นให้ทนอุณหภูมิ ณ ตำแหน่งนั้นได้จริง โดยเผื่อกรณีอุณหภูมิสูงผิดปกติไว้ด้วย การใช้วัสดุที่ทนไม่พอในชั้นในจะทำให้เกิดการยุบตัว แล้วประสิทธิภาพของทั้งระบบตกลงถาวร
หลักการออกแบบข้อที่ 2: หาความหนาที่คุ้มทุนที่สุด ไม่ใช่หนาที่สุด
ความหนาฉนวนกับการประหยัดพลังงานไม่ได้เป็นสัดส่วนตรงกันไปตลอด เมื่อเพิ่มความหนาไปเรื่อย ๆ ความร้อนที่ประหยัดได้เพิ่มขึ้นจะน้อยลงเรื่อย ๆ ขณะที่ค่าวัสดุและค่าแรงเพิ่มขึ้นเป็นเส้นตรง
แนวคิดที่ใช้ในงานออกแบบจริงคือ Economic Thickness of Insulation (ETI) ซึ่งหาจุดที่ผลรวมของ “ต้นทุนฉนวน + มูลค่าพลังงานที่ยังสูญเสียอยู่” ต่ำที่สุด
ปัจจัยที่ต้องใส่ในการคำนวณ
- อุณหภูมิใช้งานและอุณหภูมิบรรยากาศโดยรอบ
- ค่าการนำความร้อนของวัสดุ ณ อุณหภูมิใช้งานจริง (ไม่ใช่ค่าที่ 25 °C)
- ชั่วโมงเดินเครื่องต่อปี
- ราคาเชื้อเพลิงและประสิทธิภาพของหม้อไอน้ำ
- ต้นทุนวัสดุและค่าแรงติดตั้งต่อตารางเมตร
- อายุการใช้งานที่คาดหวังและอัตราคิดลด
ในทางปฏิบัติ มาตรฐานที่นิยมอ้างอิงสำหรับการคำนวณคือ ASTM C680 สำหรับการคำนวณ Heat Loss และ ASTM C1057 / ISO 13732-1 สำหรับเกณฑ์อุณหภูมิผิวสัมผัสเพื่อความปลอดภัย
ตัวอย่างเชิงหลักการ: ถ้าเพิ่มความหนาจาก 50 มม. เป็น 75 มม. อาจลด Heat Loss ได้อีกราว 25–30% แต่ถ้าเพิ่มจาก 75 มม. เป็น 100 มม. อาจลดได้เพิ่มอีกเพียง 10% กว่า ๆ จุดคุ้มทุนจึงมักอยู่ช่วงกลาง ไม่ใช่ปลายสุด ตัวเลขจริงต้องคำนวณจากเงื่อนไขของแต่ละหน้างาน
หลักการออกแบบข้อที่ 3: ตัดสะพานความร้อน (Thermal Bridge) ให้หมด
Thermal Bridge คือจุดที่ความร้อนลัดวงจรผ่านฉนวนออกไปได้โดยตรง เป็นสาเหตุที่ระบบฉนวนซึ่ง “คำนวณมาดี” กลับให้ผลจริงต่ำกว่าที่คาดไว้มาก
จุดที่พบบ่อย
- ขายึดและ Stud Pin ที่เชื่อมทะลุจากผิวร้อนออกสู่แผ่นปิดผิวโดยไม่มีตัวคั่น
- Pipe Shoe และ Support ที่ฉนวนถูกตัดขาด
- รอยต่อระหว่างแผ่นฉนวน ที่ชนกันไม่สนิท ควรออกแบบให้รอยต่อของแต่ละชั้นสลับกัน (Staggered Joint) ไม่ให้ตรงกันเป็นแนวเดียว
- ขอบ Manhole และช่องตรวจสอบ ที่ปิดไม่สนิทหลังเข้าไปทำงาน
การใช้ภาพถ่ายความร้อน (Thermography) สแกนทั้งระบบหลังติดตั้งเสร็จ เป็นวิธีที่คุ้มค่าที่สุดในการหา Thermal Bridge ที่หลงเหลืออยู่
หลักการออกแบบข้อที่ 4: ใช้ฉนวนถอดประกอบได้ในจุดที่ต้องบำรุงรักษา
ในระบบหม้อไอน้ำมีอุปกรณ์จำนวนมากที่ต้องเข้าถึงเป็นประจำ ได้แก่ วาล์วควบคุม Safety Valve หน้าแปลน Steam Trap อุปกรณ์วัด และ Manhole
จุดเหล่านี้มักลงเอยด้วยการ “ไม่หุ้มเลย” เพราะถ้าหุ้มแบบถาวรแล้วจะรื้อยาก และแต่ละครั้งที่รื้อต้องเสียค่าวัสดุใหม่ทั้งหมด ผลคือกลายเป็นจุดรั่วของพลังงานที่ใหญ่ที่สุดในระบบ
การใช้ Removable / Reusable Insulation Jacket ที่ตัดเย็บตามรูปทรงอุปกรณ์จริง แก้ปัญหานี้ได้ตรงจุด เพราะ
- ถอดออกและใส่กลับได้ภายในไม่กี่นาที ไม่รบกวนงานซ่อมบำรุง
- ใช้ซ้ำได้หลายรอบ ค่าใช้จ่ายต่อครั้งจึงต่ำลงมากเมื่อเทียบกับการหุ้มถาวรแล้วรื้อทิ้ง
- คืนสภาพการป้องกันได้เหมือนเดิมทุกครั้ง ไม่เกิดช่องโหว่สะสม
- ในหลายกรณีคืนทุนได้ภายในระยะเวลาสั้น เพราะจุดที่เคยเปลือยมี Heat Loss ต่อตารางเมตรสูงมาก
หลักการออกแบบข้อที่ 5: ออกแบบระบบปิดผิวให้ทนสภาพจริง
ระบบฉนวนที่เปียกน้ำคือระบบฉนวนที่เสียไปแล้ว เพราะน้ำนำความร้อนได้ดีกว่าอากาศหลายสิบเท่า ฉนวนที่ชุ่มน้ำจึงมีประสิทธิภาพลดลงอย่างมาก และยังเป็นต้นเหตุของการผุกร่อนใต้ฉนวนอีกด้วย
สิ่งที่ควรกำหนดในแบบ
- แผ่นปิดผิวที่เหมาะกับสภาพแวดล้อม เช่น อะลูมิเนียมสำหรับงานทั่วไป หรือสเตนเลสสำหรับพื้นที่ใกล้ทะเลและบริเวณที่มีสารเคมี
- ทิศทางการซ้อนทับที่ถูกต้องเพื่อให้น้ำไหลลงตามแรงโน้มถ่วง
- รูระบายน้ำที่จุดต่ำสุดของแนวท่อแนวนอน
- ข้อกำหนดการซีลรอยต่อ พร้อมรอบการตรวจสอบและเปลี่ยนซีลแลนต์
- แนวทางเดินและจุดยืนของช่างที่ชัดเจน เพื่อไม่ให้เหยียบฉนวนจนยุบ
ข้อผิดพลาดที่พบบ่อยในงานฉนวนหม้อไอน้ำ
- ใช้ค่าการนำความร้อนที่อุณหภูมิห้องมาคำนวณงานอุณหภูมิสูง ทำให้ประเมิน Heat Loss ต่ำกว่าความเป็นจริงมาก
- หุ้มเฉพาะท่อ แต่ปล่อยวาล์วและหน้าแปลนเปลือย ซึ่งเป็นจุดที่มีศักยภาพประหยัดสูงสุดต่อบาทที่ลงทุน
- ไม่คิดถึงการบำรุงรักษาตั้งแต่ขั้นออกแบบ สุดท้ายฉนวนถูกรื้อทิ้งและไม่เคยได้ใส่กลับ
- ประหยัดค่าแรงติดตั้งจนงานไม่ได้คุณภาพ ระบบฉนวนที่วัสดุดีแต่ติดตั้งไม่ดี ให้ผลแย่กว่าระบบวัสดุธรรมดาที่ติดตั้งอย่างพิถีพิถัน
- ไม่มีการวัดผลหลังติดตั้ง ทำให้ไม่รู้ว่าระบบทำงานตามที่ออกแบบไว้หรือไม่ ควรวัดอุณหภูมิผิวเทียบกับค่าที่ออกแบบทุกครั้ง
- ละเลย Flue Gas Duct และ Air Duct เพราะคิดว่าอุณหภูมิไม่สูงมาก ทั้งที่พื้นที่ผิวรวมมหาศาลจนความสูญเสียรวมสูงกว่าท่อไอน้ำหลักในบางโรงงาน
แนวทางประเมินผลตอบแทนของโครงการปรับปรุงฉนวน
ก่อนเสนอโครงการให้ผู้บริหารอนุมัติ ควรจัดทำข้อมูล 5 อย่างนี้
- สำรวจอุณหภูมิผิวปัจจุบัน ด้วยกล้องถ่ายภาพความร้อนทั่วทั้งระบบ เพื่อหาจุดที่สูญเสียมากที่สุด
- คำนวณ Heat Loss ปัจจุบัน แปลงเป็นหน่วยพลังงานต่อปี
- แปลงเป็นมูลค่าเชื้อเพลิง โดยหารด้วยประสิทธิภาพหม้อไอน้ำ
- ประเมินค่าใช้จ่ายโครงการ ทั้งวัสดุ ค่าแรง และค่าหยุดเดินเครื่อง (ถ้ามี)
- คำนวณระยะเวลาคืนทุน โดยมักเริ่มจากจุดที่คืนทุนเร็วที่สุดก่อน ซึ่งโดยทั่วไปคือวาล์วและหน้าแปลนที่ยังเปลือยอยู่
วิธีนี้ทำให้โครงการเดินหน้าได้ง่ายกว่าการเสนอปรับปรุงทั้งระบบพร้อมกัน เพราะเห็นผลลัพธ์ที่จับต้องได้ตั้งแต่เฟสแรก
คำถามที่พบบ่อย
ถาม: อุณหภูมิผิวฉนวนเท่าไรจึงถือว่าออกแบบดี<br>ตอบ: ในพื้นที่ที่คนเข้าถึงได้ ควรควบคุมไม่ให้ผิวสัมผัสเกินประมาณ 60 °C เพื่อความปลอดภัย ส่วนในแง่พลังงาน ค่าที่นิยมกำหนดในสเปกงานอุตสาหกรรมมักอยู่ที่ผิวไม่เกินราว 50–60 °C เมื่ออุณหภูมิบรรยากาศ 30 °C แต่ค่าที่เหมาะสมจริงต้องมาจากการคำนวณความหนาเชิงเศรษฐศาสตร์ของแต่ละงาน
ถาม: ควรเลือกฉนวนเซรามิกไฟเบอร์หรือร็อควูลสำหรับหม้อไอน้ำ<br>ตอบ: ขึ้นกับอุณหภูมิ ณ ตำแหน่งนั้น โดยทั่วไปเซรามิกไฟเบอร์และซิลิก้าไฟเบอร์ใช้ในบริเวณอุณหภูมิสูงมาก ส่วนร็อควูลเหมาะกับช่วงอุณหภูมิปานกลางและมีความคุ้มค่าสูงกว่า ในงานจริงมักใช้ร่วมกันเป็นระบบหลายชั้น
ถาม: ฉนวนเดิมใช้มา 10 ปี ยังใช้ได้อยู่ไหม<br>ตอบ: ต้องดูจากสภาพจริง สัญญาณที่บอกว่าถึงเวลาเปลี่ยนคือฉนวนยุบตัว มีร่องรอยเปียกน้ำ แผ่นปิดผิวฉีกขาด หรืออุณหภูมิผิวสูงกว่าค่าที่ออกแบบไว้อย่างชัดเจน การสแกนด้วยกล้องความร้อนจะให้คำตอบได้เร็วที่สุด
ถาม: การหุ้มฉนวนวาล์วจะทำให้ตรวจสอบการรั่วยากขึ้นหรือไม่<br>ตอบ: หากใช้ฉนวนแบบถอดประกอบได้ จะถอดตรวจสอบได้สะดวก และยังสามารถออกแบบให้มีช่องสังเกตการรั่วซึมได้ตามความต้องการของหน้างาน
สรุป
การออกแบบระบบฉนวนหม้อไอน้ำโรงไฟฟ้าให้ประหยัดพลังงานสูงสุด ไม่ได้อยู่ที่การเลือกวัสดุที่แพงที่สุดหรือหนาที่สุด แต่อยู่ที่การออกแบบอย่างเป็นระบบ คือเลือกวัสดุให้ตรงกับชั้นอุณหภูมิ คำนวณความหนาที่จุดคุ้มทุน ตัดสะพานความร้อนให้หมด ใช้ฉนวนถอดประกอบได้ในจุดที่ต้องบำรุงรักษา และปิดผิวให้กันน้ำได้จริงตลอดอายุการใช้งาน
